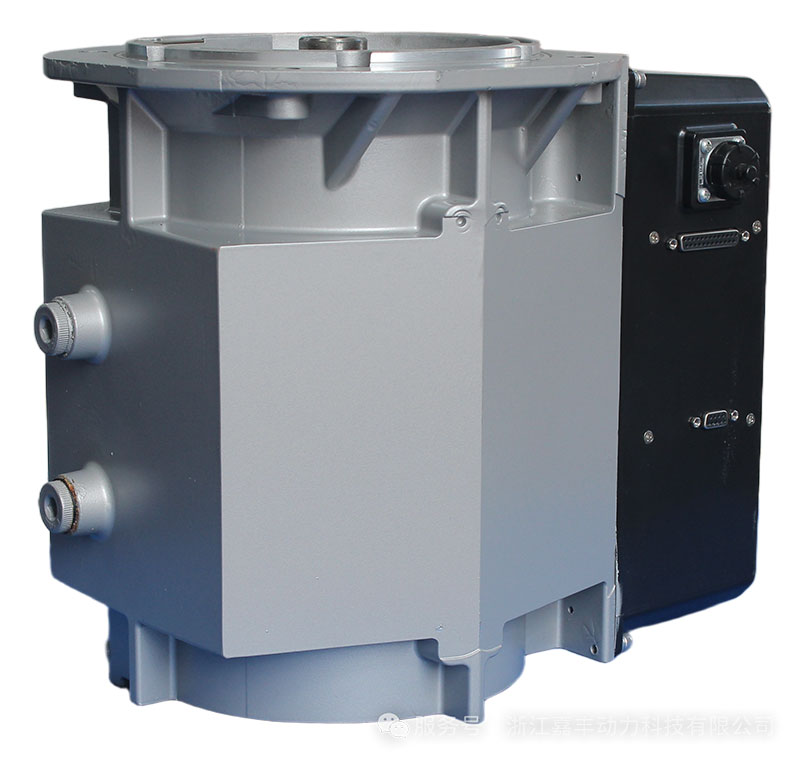

Πλήρως κλειστός υδρόψυκτος μόνιμος μαγνήτης ενσωματωμένος κινητήρας μεταβλητής συχνότητας: Μια επανάσταση εξοικονόμησης ενέργειας για ακραία βιομηχανικά περιβάλλοντα

Στις βιομηχανικές εφαρμογές κινητήρων, υπάρχει εδώ και πολύ καιρό μια κατηγορία απαιτητικών λειτουργικών περιβαλλόντων όπου οι παραδοσιακές λύσεις μεταβλητής συχνότητας (VFD) δυσκολεύονται να αποδώσουν αποτελεσματικά - κλειστά εργαστήρια υψηλής θερμοκρασίας, υπόγεια ορυχεία, εγκαταστάσεις υψηλής υγρασίας και βιομηχανικές εγκαταστάσεις με σκόνη. Αυτά τα περιβάλλοντα συχνά υποφέρουν από κακή απαγωγή θερμότητας, περιορισμένο χώρο εγκατάστασης, υπερβολική σκόνη ή διείσδυση υγρασίας. Ως αποτέλεσμα, οι συμβατικοί αερόψυκτοι κινητήρες και τα ξεχωριστά συστήματα VFD αντιμετωπίζουν συχνά βλάβες, μειωμένη διάρκεια ζωής και αυξημένο κόστος συντήρησης.

Ο πλήρως κλειστός υδρόψυκτος ενσωματωμένος κινητήρας μεταβλητής συχνότητας μόνιμου μαγνήτη αναπτύχθηκε ειδικά για να αντιμετωπίσει αυτές τις προκλήσεις.

Τεχνολογία υδρόψυξης: Από θερμικούς περιορισμούς έως σημαντικά μειωμένη αύξηση της θερμοκρασίας

Οι παραδοσιακοί αερόψυκτοι κινητήρες βασίζονται στην κυκλοφορία του αέρα για την απαγωγή θερμότητας. Σε κλειστά περιβάλλοντα ή περιβάλλοντα υψηλής θερμοκρασίας, η θερμότητα δεν μπορεί να αφαιρεθεί αποτελεσματικά, οδηγώντας σε υπερθέρμανση, μείωση ισχύος, ακόμη και αστοχία του κινητήρα.

Ο πλήρως κλειστός ενσωματωμένος υδρόψυκτος κινητήρας υιοθετεί έναν διπλό σχεδιασμό υδρόψυξης τόσο για τον κινητήρα όσο και για τη μετάδοση μεταβλητής συχνότητας. Το νερό ψύξης κυκλοφορεί μέσω του περιβλήματος του στάτορα του κινητήρα και των μονάδων ισχύος VFD ταυτόχρονα, μεταφέροντας τη θερμότητα άμεσα και αποτελεσματικά.

Τα οφέλη αυτού του σχεδιασμού είναι σημαντικά. Για το ίδιο φυσικό μέγεθος, ο κινητήρας μπορεί να επιτύχει σημαντικά υψηλότερη πυκνότητα ισχύος. Ακόμη και υπό συνθήκες πλήρους φορτίου ή υπερφόρτωσης, το σύστημα μπορεί να διατηρήσει σταθερή λειτουργία σε χαμηλή θερμοκρασία. Τα δεδομένα δοκιμών πεδίου δείχνουν ότι η αντικατάσταση των συμβατικών αερόψυκτων επαγωγικών κινητήρων με υδρόψυκτους ενσωματωμένους κινητήρες μπορεί να μειώσει την αύξηση της θερμοκρασίας της επιφάνειας του κινητήρα κατά περισσότερο από 30%.

Οι χαμηλότερες θερμοκρασίες λειτουργίας όχι μόνο βελτιώνουν την απόδοση αλλά και παρατείνουν τη διάρκεια ζωής της μόνωσης και μειώνουν τις απαιτήσεις συντήρησης.

Πλήρως κλειστή κατασκευή: Ανώτερη προστασία από τη σκόνη και την υγρασία

Ένα άλλο σημαντικό πλεονέκτημα του πλήρως κλειστού ενσωματωμένου υδρόψυκτου κινητήρα είναι η εξαιρετική του ικανότητα προστασίας.

Οι συμβατικοί αερόψυκτοι κινητήρες απαιτούν ανοίγματα εξαερισμού για τη ροή του αέρα, επιτρέποντας τη διείσδυση σκόνης, υγρασίας και διαβρωτικών αερίων στον κινητήρα, γεγονός που αυξάνει τον κίνδυνο αστοχίας. Αντίθετα, ο υδρόψυκτος ενσωματωμένος κινητήρας διαθέτει ένα πλήρως κλειστό περίβλημα. Η θερμότητα απομακρύνεται μέσω εσωτερικών καναλιών ψύξης αντί της εξωτερικής ροής αέρα, εξαλείφοντας την ανάγκη για ανοίγματα εξαερισμού.

Ως αποτέλεσμα, οι βαθμοί προστασίας IP55 ή υψηλότεροι μπορούν να επιτευχθούν με ευκολία. Τα εσωτερικά ηλεκτρονικά εξαρτήματα είναι πλήρως απομονωμένα από τις σκληρές περιβαλλοντικές συνθήκες.

Σε βιομηχανίες όπως η μεταλλουργία, η παραγωγή χημικών ινών και η υπόγεια εξόρυξη, όπου τα επίπεδα υγρασίας και σκόνης είναι ιδιαίτερα υψηλά, αυτός ο σχεδιασμός βελτιώνει σημαντικά την αξιοπιστία του εξοπλισμού. Σε ορισμένες εφαρμογές, η ετήσια συχνότητα συντήρησης έχει μειωθεί από πέντε επεμβάσεις ετησίως σε λιγότερες από μία, μειώνοντας το κόστος συντήρησης περισσότερο από το μισό.

Ενοποίηση Plug-and-Play: Συνέχιση των πλεονεκτημάτων ενός ολοκληρωμένου σχεδίου

Ως προηγμένο μέλος της οικογένειας ενσωματωμένων κινητήρων μεταβλητής συχνότητας μόνιμου μαγνήτη, η πλήρως κλειστή υδρόψυκτη έκδοση διατηρεί τα βασικά πλεονεκτήματα plug-and-play των ενσωματωμένων συστημάτων.

Ο κινητήρας και το VFD ταιριάζουν στο εργοστάσιο και έχουν διαμορφωθεί εκ των προτέρων πριν από την αποστολή, εξαλείφοντας την ανάγκη για περίπλοκη επιτόπια θέση σε λειτουργία. Οι χρήστες μπορούν απλώς να συνδέσουν το τροφοδοτικό και να ξεκινήσουν τη λειτουργία.

Ο συμπαγής ενσωματωμένος σχεδιασμός εξαλείφει επίσης την ανάγκη για ξεχωριστό ερμάριο ελέγχου, μειώνοντας τις απαιτήσεις χώρου εγκατάστασης και καθιστώντας το ιδιαίτερα κατάλληλο για έργα μετασκευής με περιορισμένο διαθέσιμο χώρο.

Από την άποψη της ενεργειακής απόδοσης, ο κινητήρας χρησιμοποιεί υλικά μόνιμου μαγνήτη σπάνιων γαιών υψηλής απόδοσης και επιτυγχάνει το επίπεδο εξαιρετικά υψηλής απόδοσης IE5. Σε σύγκριση με τους παραδοσιακούς επαγωγικούς κινητήρες, η απόδοση μπορεί να βελτιωθεί κατά περίπου 10%. Όταν συνδυάζεται με έλεγχο ταχύτητας μεταβλητής συχνότητας, η συνολική εξοικονόμηση ενέργειας μπορεί να είναι ακόμη μεγαλύτερη.

Ιδανικές εφαρμογές: Σχεδιασμένο για απαιτητικές βιομηχανικές συνθήκες

Οι πλήρως κλειστοί υδρόψυκτοι κινητήρες μεταβλητής συχνότητας μόνιμου μαγνήτη είναι ιδιαίτερα κατάλληλοι για τα ακόλουθα περιβάλλοντα:

Κλειστοί χώροι υψηλής θερμοκρασίας

Τα παραδείγματα περιλαμβάνουν:

Αυτές οι εγκαταστάσεις έχουν συνήθως κακή κυκλοφορία αέρα και υψηλές θερμοκρασίες περιβάλλοντος, όπου οι λύσεις ψύξης αέρα συχνά καθίστανται αναποτελεσματικές και η ψύξη με νερό παρέχει μια πιο αξιόπιστη εναλλακτική λύση.

Υψηλή υγρασία και σκονισμένα περιβάλλοντα

Τα παραδείγματα περιλαμβάνουν:

Σε αυτές τις εφαρμογές, οι υψηλές βαθμολογίες προστασίας είναι κρίσιμες. Ο πλήρως κλειστός σχεδιασμός αποτρέπει την είσοδο υγρασίας και σκόνης στον εξοπλισμό.

Τοποθεσίες ευαίσθητες στον θόρυβο

Τα παραδείγματα περιλαμβάνουν:

Επειδή το σύστημα υδρόψυξης εξαλείφει την ανάγκη για ανεμιστήρες ψύξης υψηλής ταχύτητας, ο θόρυβος λειτουργίας μειώνεται σημαντικά, δημιουργώντας ένα πιο ήσυχο περιβάλλον εργασίας.

Σύναψη

Ο πλήρως κλειστός υδρόψυκτος ενσωματωμένος κινητήρας μεταβλητής συχνότητας μόνιμου μαγνήτη συνδυάζει τέσσερις βασικές τεχνολογίες σε μια ενιαία ολοκληρωμένη λύση:

Με την ενσωμάτωση αυτών των τεχνολογιών σε ένα σύστημα, επεκτείνει τα οφέλη των λύσεων εξοικονόμησης ενέργειας μεταβλητής συχνότητας από καθαρές εγκαταστάσεις παραγωγής στα πιο απαιτητικά βιομηχανικά περιβάλλοντα. Καθώς οι βιομηχανίες συνεχίζουν να επιδιώκουν την ενεργειακή απόδοση, την αξιοπιστία και τη βιωσιμότητα, αυτή η τεχνολογία αντιπροσωπεύει ένα κρίσιμο βήμα προς ένα πιο πράσινο και πιο αποδοτικό βιομηχανικό μέλλον.
